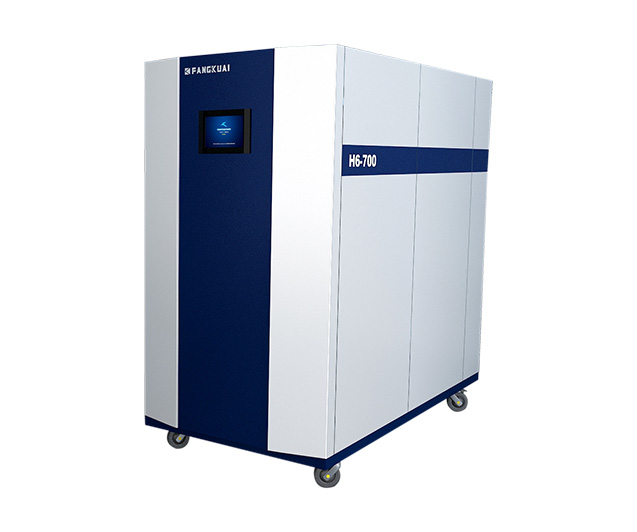

簡介: 采用國內領先的新型環保的燃燒方式——全預混燃燒,對燃料和空氣進行全預混,通過精密的調節和控制,確保燃?xì)夂涂諝馔耆旌希谷紵浞帧@萌耈ltraten技術換熱元件——羽翼管,獨特的撕裂槽設計可增加5倍換熱面積,大幅度提升傳熱性能,強化中心煙氣的擾動,傳熱效率更優、能量利用率更高。應用領域
1.超低氮氧排放:全預混燃燒技術,從源頭降低NOx的生成;鍋爐尾部的冷凝液吸收煙氣中的有害氣體,有效降低污染物排放量,NOx<30mg/m3,滿足一線城市排放標準。
2.極簡安裝方式:整裝出廠,廠內調試,現場只需安裝進出水管道、煙囪、燃?xì)夤艿篮碗娫催B接即可使用;進出口均在爐體后部,安裝方便并且美觀整齊。
3.智能模塊系統:每臺鍋爐互為備用,根據不同需求,可選擇單獨、串并聯使用。
4.超高傳熱效率:采用全新Ultraten技術換熱元件——羽翼管,獨特的撕裂槽設計可增加5倍換熱面積,強化中心煙氣擾動,使得燃料能量被充分利用。
5.結構緊湊體積小:采用全預混燃燒技術和羽翼技術,優化和改善鍋爐、燃燒器的結構和布局,極大程度縮小鍋爐體積,僅是普通冷凝熱水鍋爐體積的40%。
6.濕背結構設計:采用經典濕背結構進行設計,爐體的轉煙室管板、背板及筒底都被鍋水包圍著,有效避免漏煙、局部高溫等運行風險,安全省心。
7.人性化控制系統:彩色觸摸屏具有極高分辨率,動態運行界面,全中文多級彈出菜單,多級操作權限管理,自動記錄運行參數、曲線和故障,操作更人性化、智能化。
8.云服務3.0:可實現實時監控、數據分析、優化建議、維修保養、安全報警、400服務等幾大功能,有效掌握鍋爐運行動態。

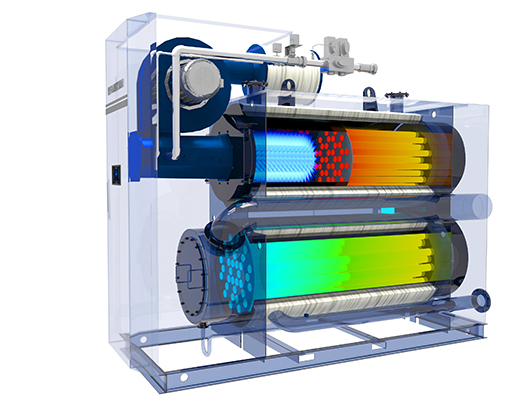

產品剖析圖

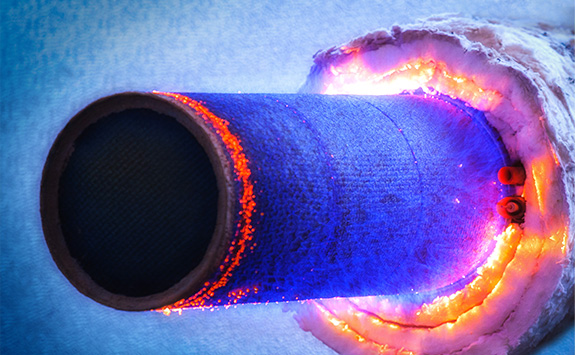

一種新型環保的燃燒方式,對燃料和空氣進行全預混,通過精密的調節和控制,確保燃?xì)夂涂諝獾耐耆旌希谷紵浞帧?/p>
采用表面燃燒技術,使燃燒效率更高,降低NOx排放量。NOx排放低于18mg/Nm3。
燃燒器結構簡單,便于操作,用戶僅操作鍋爐控制柜開關即可自動開啟運行;全預混燃燒器可實現比例調節,最大調節范圍達到20 - 100%

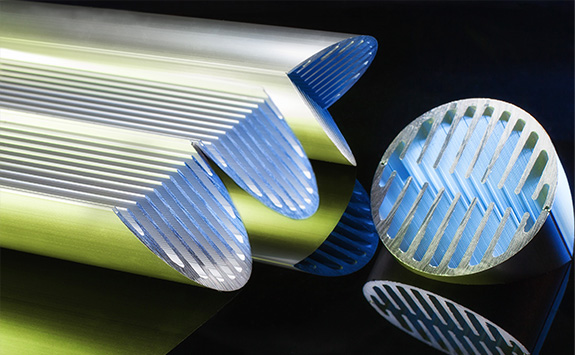

全新的Ultraten技術換熱元件--羽翼管,高效節能,高度先進的冷凝技術保證了能源利用高效性,通過把燃?xì)馊紵笊傻臒煔庵械钠瘽摕岢浞治眨瑥亩沟媚芰康靡员挥行Ю茫?jié)省了能源,使效率更高。
采用高導熱系數的鋁硅合金材質,極大地延長了受壓元件的使用壽命。
| 型號 | A(mm) | B(mm) | C(mm) | L1(mm) | L2(mm) | a(mm) | 進水口PN1.6 | 出水口PN1.6 | 通大氣口PN1.6 | 排污口PN1.6 | 冷凝排水口 | 燃?xì)饨涌冢╩m) | 排煙口口徑 |
| H6-1400 | 3595 | 1325 | 2750 | 1235 | 1600 | 1350 | DN125 | DN125 | DN125 | DN50 | 2" | 1 1/2" | Ф300 |
| H6-2800 | 4205 | 1950 | 3380 | 1400 | 1990 | 2000 | DN200 | DN200 | DN150 | DN50 | 2" | Ф450 |
| 型號 | 額定熱功率(KW) | 進/出水溫度70℃/95℃ | 進/出水溫度60℃/80℃ | 進/出水溫度50℃/60℃ | 進/出水溫度30℃/40℃ | 水容量(m³) | 概略重量 | ||||
| 鍋爐效率(%) | 燃?xì)庀牧浚∟m³/h) | 鍋爐效率(%) | 燃?xì)庀牧浚∟m³/h) | 鍋爐效率(%) | 燃?xì)庀牧浚∟m³/h) | 鍋爐效率(%) | 燃?xì)庀牧浚∟m³/h) | ||||
| H6-1400 | 1400 | 96.1 | 137.1 | 97.2 | 135.5 | 101.2 | 130.2 | 105.5 | 124.9 | 1.3 | 4.4 |
| H6-2800 | 2800 | 96.2 | 273.9 | 97.3 | 270.8 | 101.3 | 260.1 | 105.4 | 250 | 3.8 | 6.9 |
∗燃料消耗量為安裝冷凝器以后的數值;燃料熱值:重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/kgNm³、液化石油氣24988kcal/kgNm³、城市煤氣4500kcal/kgNm³;
∗由于技術不斷改進,如有變動恕不通知;詳細參數請向方快鍋爐有限公司總部索要。
