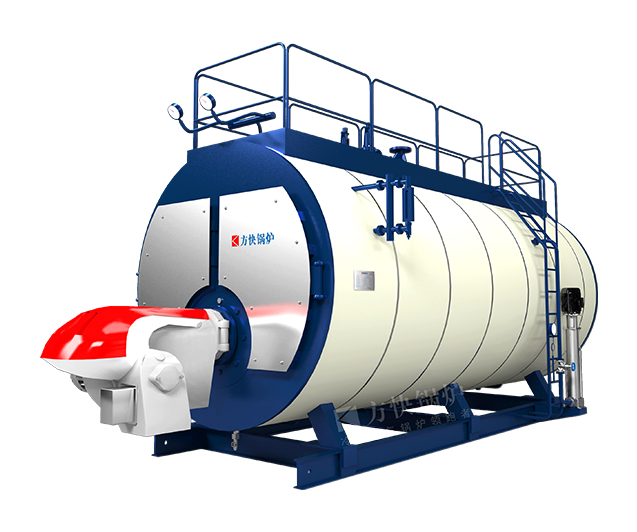

分體式冷凝蒸汽鍋爐
簡介： 冷凝蒸汽鍋爐系列采取了優秀的設計理念，根據各品味熱能的熱點，煙氣余熱梯級利用，充分吸收煙氣中的余熱，使得鍋爐效率得到極大限度的提升。配套自主設計研發的PLC全自動智能控制系統，采用機電一體化控制設備結合可編程邏輯控制器聯合控制方式，鍋爐自動化控制程度和運行可靠程度高，操作直觀簡便。
- NOx：≤80mg/Nm3
- 熱效率：大于97%
- 適用燃料：輕油、天然氣
- 應用范圍：造紙、醫藥、化工
1.鍋殼式全濕背順流三回程結構，火焰在大燃燒室內微正壓燃燒，完全展開，燃燒熱負荷低，有害物質NOX排放量少。主要焊縫均采用自動化焊接設備，保證產品質量。
2.低阻高效的螺紋管代替?zhèn)鹘y(tǒng)的光管以強化傳熱，提高熱效率。
3.前后煙箱門與面板采用雙層密封結構，并逐臺進行氣密性試驗，保證良好的密封。雙層密封開閉同步，檢修安裝方便。尾部可拆式防爆門，保證燃燒安全，同時也可用作爐膛檢查孔。
4.方快煙氣冷凝器獲國家級實用新型專利，采用高效鋼鋁復合螺旋趐片管換熱，換熱面充足，煙氣側系統阻力小，滿足一般燃燒機的要求。

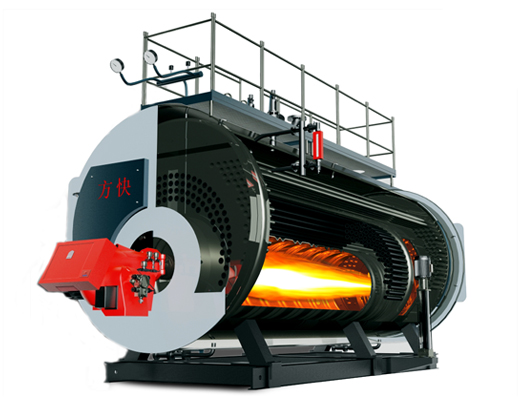

產品剖析圖
性能參數
分體式冷凝蒸汽鍋爐技術參數表
| 項目型號 | 單位 | WNS1 1.0-YQ |
WNS2 1.0-YQ |
WNS2 1.25-YQ |
WNS3 1.25-YQ |
WNS4 1.25-YQ |
WNS6 1.25-YQ |
WNS8 1.25-YQ |
WNS10 1.25-YQ |
WNS10 1.6-YQ |
WNS15 1.25-YQ |
WNS15 1.6-YQ |
WNS20 1.25-YQ |
|
| 額度蒸發量 | t/h | 1 | 2 | 2 | 3 | 4 | 6 | 8 | 10 | 10 | 15 | 15 | 20 | |
| 對應發熱量 | 10?kcal/h | 64 | 128 | 128 | 192 | 256 | 384 | 512 | 640 | 640 | 960 | 960 | 1280 | |
| 燃燒調節方式 | 全自動兩段火 | 全自動比例調節 | ||||||||||||
| 燃料耗量 | 柴油 | kg/h | 64.4 | 128.9 | 128.9 | 193.3 | 257.7 | 386.6 | 514.4 | 644.3 | 644.3 | 966.5 | 966.5 | 1288.6 |
| 重油 | kg/h | 67 | 134 | 134 | 200.9 | 267.9 | 401.9 | 535.8 | 669.8 | 669.8 | 1004.7 | 1004.7 | 1339.6 | |
| 天然氣 | Nm3/h | 70.8 | 141.5 | 141.5 | 212.3 | 283 | 424.6 | 566.1 | 707.6 | 707.6 | 1061.4 | 1061.4 | 1415.2 | |
| 城市燃?xì)?/td> | Nm3/h | 143.7 | 287.4 | 287.4 | 431.2 | 574.9 | 862.3 | 1149.8 | 1437.2 | 1437.2 | 2155.9 | 2155.9 | 2874.5 | |
| 電功率 | 燃油 | KW | 3.55 | 8.9 | 8.9 | 14 | 16 | 18 | 29 | 34 | 34 | 69 | 69 | 2874.5 |
| 燃?xì)?/td> | KW | 3.2 | 8.5 | 8.5 | 13 | 16 | 18 | 29 | 34 | 34 | 61 | 61 | 67 | |
| 最大鍋爐尺寸 | A | mm | 3830 | 4860 | 5020 | 5110 | 6110 | 6950 | 7530 | 8300 | 8300 | 8750 | 8750 | 9620 |
| B | mm | 1900 | 2670 | 2560 | 2790 | 2800 | 2910 | 3390 | 3260 | 3310 | 3500 | 3500 | 5180 | |
| C | mm | 3010 | 3290 | 3250 | 3490 | 3640 | 3830 | 4350 | 4320 | 4320 | 4430 | 4430 | 5270 | |
| 閥門壓力 | MPa | 1.6（2.5） | ||||||||||||
| 蒸汽出口-DN | mm | 50 | 65 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 200 | 200 | |
| 進水口-DN | mm | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 65 | |
| 排污口-DN | mm | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 煙囪直徑 | mm | 300 | 350 | 350 | 450 | 450 | 550 | 550 | 700 | 700 | 900 | 900 | 900 | |
| 重量 | t | 5.6 | 8.2 | 12.1 | 16 | 11.3 | 16.7 | 21.9 | 25.9 | 28.2 | 34.9 | 39.3 | 41.9 | |
| 通用 | 額定蒸汽溫度 | ℃ | （184）194（204） | 額定熱效率 | % | 97-100 | 燃燒方式 | MPa | 微正壓室燃 | |||||
| 額定進水溫度 | ℃ | 20 | 額定蒸汽壓力 | MPa | (1)1.25(1.6) | 使用電源 | V/Hz | 380/50 | ||||||
∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/kgNm³、液化石油氣24988kcal/kgNm³、城市煤氣4500kcal/kgNm³；
∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
-
一體式冷凝熱水鍋爐
NOx≤80mg/Nm3 熱效率：＞96% -
一體式冷凝蒸汽鍋爐
NOx≤80mg/Nm3 熱效率：＞104% -
水管冷凝蒸汽鍋爐
NOx≤80mg/Nm3 熱效率：＞100%
