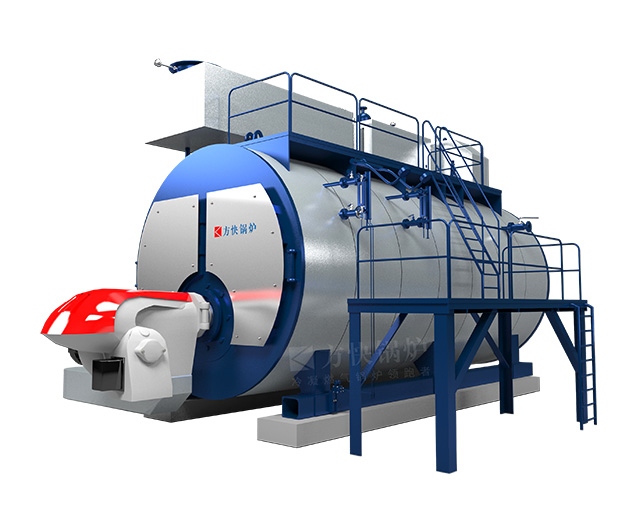

空預一體蒸汽鍋爐
簡介：針對大量高溫冷凝水回收行業的設計理念，采用閉式冷凝水回收，配合鍋爐的三回程結構＋節能器＋空預器，充分利用煙氣余熱，提升綜合效率（＞95%）的同時降低排煙溫度（80℃）。
- NOx：≤80mg/Nm3
- 熱效率：大于95%
- 適用燃料：天然氣
- 應用范圍：造紙、醫藥、化工
1.采用了高效螺旋翅片管換熱，換熱面充足，煙氣側系統阻力小，有效控制風機功率要；
2.節能器外側通過鋁翅片強化傳熱，內側沸騰強化傳熱，雙向高效；
3.解決燃燒、給水同步率問題，達到98%以上；
4.設置補水罐，利用汽水分離系統解決節能器給水占比少而導致的汽化問題；
5.節能器外殼采用ND鋼設計，有效降低起爐停爐期間冷熱交變工況下的腐蝕；
6.空預器專用鋁管，塑性好，密封性能佳，脹口耐冷熱交變能力強；
7.耐啟停爐時段的低溫腐蝕能力強；
8.空預器外殼采用ND鋼設計，有效降低起爐停爐期間冷熱交變工況下的腐蝕；
性能參數
空預一體蒸汽鍋爐技術參數表
| 型號 | 額定蒸發量（t/h） | 額定蒸發壓力（MPa） | 額定蒸發溫度（℃） | 給水溫度（℃） | 燃氣效率（%） | 天然氣消耗量（Nm3/h） | 電源要求（V/Hz） | 電功率（KW） |
| WNS4-1.6-YQ | 4 | 1.6 | 204 | 150℃（80%）20℃（20%） | ＞95 | 250.4 | 380/50 | 31 |
| WNS6-1.6-YQ | 6 | 375.6 | 33 | |||||
| WNS10-1.6-YQ | 10 | 625.3 | 49 | |||||
| WNS15-1.6-YQ | 15 | 937.9 | 79 | |||||
| WNS20-1.6-YQ | 20 | 1250.6 | 87 |
∗備注：天然氣熱值9140大卡/立方
∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
產品尺寸
| 型號 | 長 | 寬 | 高 | 蒸汽出口口徑 | 排污口口徑 | 進水口口徑 | 煙囪 | 約重 |
| WNS4-1.6-YQ | 5000 | 2800 | 4200 | 100 | 50 | 40 | 450 | 13 |
| WNS6-1.6-YQ | 5700 | 2900 | 4400 | 125 | 50 | 40 | 550 | 18 |
| WNS10-1.6-YQ | 7100 | 4700 | 5000 | 150 | 50 | 50 | 700 | 28 |
| WNS15-1.6-YQ | 7300 | 5400 | 5500 | 200 | 50 | 50 | 900 | 39 |
| WNS20-1.6-YQ | 7600 | 5800 | 6000 | 200 | 50 | 65 | 900 | 56 |
∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/kgNm³、液化石油氣24988kcal/kgNm³、城市煤氣4500kcal/kgNm³；
∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
-
