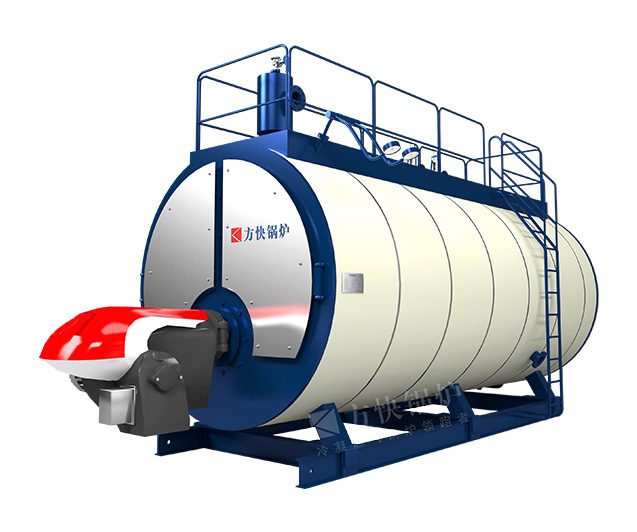

分體式冷凝熱水鍋爐
簡介：經典的鍋殼式全濕背中心回燃煙火管結構，燃料可完全舒展開，達到充分利用；全自動化控制，一經投入啟動，鍋爐即可自動運行，操作簡單方便。
- NOx：≤80mg/Nm3
- 熱效率：大于96%
- 適用燃料：天然氣、重油輕油、煤氣
- 應用范圍：工業生產及建筑熱水供應及取暖
1.經典的鍋殼式全濕背中心回燃煙火管結構，火焰在燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，有害物質NOx排放量少；
2.前后煙箱采用特殊的保溫絕熱材料，耐高溫、導熱系數低、抗急冷急熱能能力好，大大延長了中心回燃鍋爐前煙箱的使用壽命，爐體則采用多層離心玻璃棉保溫，最終使散熱損失降到最低；
3.鍋內裝置及各管口布置合理，優化了鍋內水循環，有效防止水垢產生，也利于提高水側換熱效果。在循環不暢的薄弱環節設置手孔、檢查孔，便于定期檢查、維護；
4.采用濕背結構于干背鍋爐相比，大大降低了后煙箱溫度，解決了后煙箱運行中需頻繁維護的現象；運用單回程管束使得燃燒過程需克服阻力耗能低，以上多角度為用戶節約日常運行費用；
5.較大水容積設計，爐體對負荷的波動不敏感，負荷變動范圍大的用戶仍然適用；
6.煙管內設置不銹鋼擾流片，減緩燃燒煙氣速度，加強換熱，保證燃燒產生的熱量最大程度地傳導到水中；
7.后煙箱上設有冷凝水排放裝置，減少水對受熱面的腐蝕。

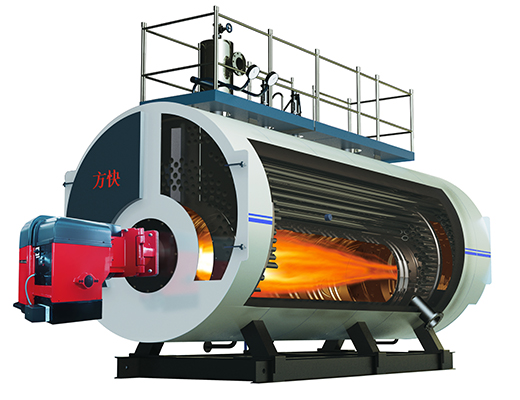

產品剖析圖
核心技術

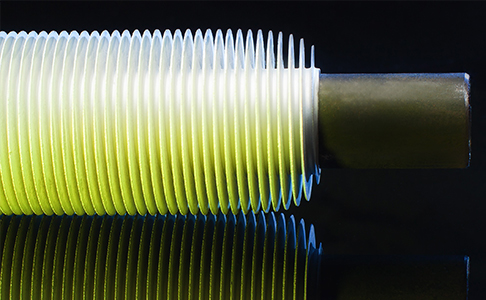

翅片管
換熱管表面附有翅片，增大換熱管受熱面積，提高換熱效率。
采用鋼鋁復合材質，有效降低腐蝕傷害。
管面打磨精細，接觸熱阻力低，減少摩擦產生的熱量浪費。
換熱管穩定性高，不易磨損，有效延長使用壽命。
波紋爐膽
先進性主要體現在：原為依靠外單位加工，現定制加工設備，通過試驗制定了內部波膽加工工藝數據。
加工前，應先進行劃線，不同的波距應增加對應的收縮量，加工時按劃線的位置進行加工。
首先對第一道波進行加熱至700℃~750℃，然后通過頂輪逐一進行旋壓，全部成形后應進行外觀尺寸和減薄量的測試，合格后應根據圖紙尺寸進行割邊，目前有2臺設備。
性能參數
分體式冷凝常壓熱水鍋爐技術參數表
| 項目型號 | 額定熱功率 | 循環水量 | 取暖面積 | 燃料消耗量 | 最大鍋爐尺寸 | 進/出水口 | 排污口 | 煙囪直徑 | 通大氣口 | 重量 | 備注 | |||||||||
| 輕油 | 天然氣 | 長 | 寬 | 高 | ||||||||||||||||
| 單位 | Kcal/h | m3/h | ㎡ | kg/h | Nm3/h | mm | mm | mm | mm | mm | mm | mm | t | |||||||
| CWNS0.7-95/70-Y、Q | 60×10? | 24.1 | 6000 | 63.6 | 71.3 | 3370 | 1660 | 1830 | DN100 | DN50 | 300 | DN80 | 2.32 | 中心回燃 | ||||||
| CWNS1.4-95/70-Y、Q | 120×10? | 48.2 | 12000 | 127.3 | 142.7 | 3450 | 1820 | 2030 | DN100 | DN50 | 350 | DN125 | 3.04 | |||||||
| CWNS2.1-95/70-Y、Q | 180×10? | 72.2 | 18000 | 190.9 | 214.1 | 4200 | 1940 | 2420 | DN125 | DN50 | 350 | DN150 | 5.04 | |||||||
| CWNS2.8-95/70-Y、Q | 240×10? | 96.3 | 24000 | 254.5 | 285.4 | 5230 | 1940 | 2340 | DN125 | DN50 | 450 | DN150 | 5.24 | |||||||
| CWNS4.2-95/70-Y、Q | 360×10? | 144.5 | 36000 | 381.8 | 428.1 | 6550 | 2340 | 3640 | DN150 | DN50 | 550 | DN200 | 10.08 | 三回程 | ||||||
| CWNS5.6-95/70-Y、Q | 480×10? | 192.6 | 48000 | 509 | 570.7 | 7580 | 2550 | 3780 | DN200 | DN50 | 700*550 | DN250 | 16.4 | |||||||
| 通用 | 額定出/進水溫度 | ℃ | 95/70 | 額定熱效率 | % | 96-98 | 使用電源 | V/Hz | 380/50 | ||||||||||||||||
| 通用 | 額定出/進水溫度 | ℃ | 95/70 | 額定熱效率 | % | 91-93 | 使用電源 | V/Hz | 380/50 | ||||||||||||||||
∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：輕油10250kcal/kg、天然氣38.3MJ/Nm³；
∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
分體式冷凝承壓熱水鍋爐技術參數表
| 項目型號 | 額定熱功率 | 循環水量 | 出水壓力 | 取暖面積 | 燃料消耗量 | 最大鍋爐尺寸 | 進/出水口 | 排污口 | 煙囪直徑 | 重量 | 備注 | |||||||
| 輕油 | 天然氣 | 長 | 寬 | 高 | ||||||||||||||
| 單位 | Kcal/h | m3/h | MPa | ㎡ | kg/h | Nm3/h | mm | mm | mm | mm | mm | mm | t | |||||
| WNS0.7-1.0/95/70-Y、Q | 60×10? | 24.1 | 1.0 | 6000 | 61.9 | 69.4 | 3490 | 1710 | 2880 | DN100 | DN50 | 300 | 3.33 | 中心回然 | ||||
| WNS1.4-1.0/95/70-Y、Q | 120×10? | 48.2 | 12000 | 124.8 | 150.3 | 4320 | 1930 | 2200 | DN100 | DN50 | 350 | 4.66 | ||||||
| WNS2.8-1.0/95/70-Y、Q | 240×10? | 96.3 | 24000 | 247.3 | 297.4 | 5340 | 1990 | 3460 | DN125 | DN50 | 450 | 8.14 | ||||||
| WNS4.2-1.0/115/70-Y、Q | 360×10? | 80.3 | 36000 | 369.8 | 414.5 | 6540 | 2330 | 3630 | DN150 | DN50 | 600*450 | 14.21 | 三回程 | |||||
| WNS5.6-1.0/115/70-Y、Q | 480×10? | 107 | 48000 | 493.8 | 547.8 | 7260 | 2580 | 3950 | DN200 | DN50 | 600*450 | 19.85 | ||||||
| WNS7-1.0/115/70-Y、Q | 600×10? | 133.8 | 60000 | 615.3 | 666.8 | 7630 | 2730 | 4410 | DN200 | DN50 | 700*450 | 24.72 | ||||||
| WNS14-1.25/130/70-Y、Q | 1200×10? | 267.6 | 1.25 | 120000 | 1209.4 | 1337.7 | 9340 | 3660 | 4690 | DN250 | DN50 | 950*600 | 46.42 | |||||
| 通用 | 額定出/進水溫度 | ℃ | 95/70 | 額定熱效率 | % | 94-96 | 使用電源 | V/Hz | 380/50 | ||||||||||||||||
∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/kgNm³、液化石油氣24988kcal/kgNm³、城市煤氣4500kcal/kgNm³；
∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
-
分體式冷凝蒸汽鍋爐
NOx≤80mg/Nm3 熱效率：＞97% -
一體式冷凝蒸汽鍋爐
NOx≤80mg/Nm3 熱效率：＞104% -
水管冷凝蒸汽鍋爐
NOx≤80mg/Nm3 熱效率：＞100%
